SmartPower2 ( Option : 15V/4A PSU EU Plug )
towar niedostępny
Opis
SmartPower2 zasilacz posiadający WiFi za pomocą, którego można kontrolować napięcie oraz włączyć lub wyłączyć urządzenie, dodatkowego pozwala monitorować pobierany prąd przez obciążenie oraz zużycie mocy. Pomiary mogą być przesyłane za pomocą WiFi na telefon, tablet lub komputer PC.
Zestaw zawiera:
A. Płytka SmartPower
B. Podstawka pod płytkę SmartPower
C. Wyświetlacz LCD 16x2
D. Dystans 1x5mm PCB spacer, 2x3mm screw
E. Kabel DC z wtyczką 2.5mm
F. Kabel DC z wtyczką 5.5mm
G. Zasilacz 15V/4A
H. Kabel Micro USB
I. Kabel zasilający

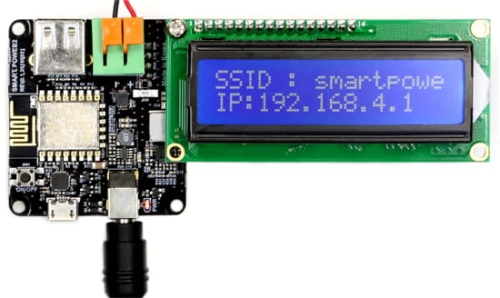

Opis płyty:

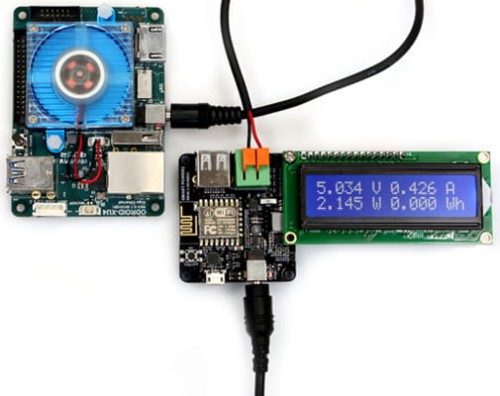

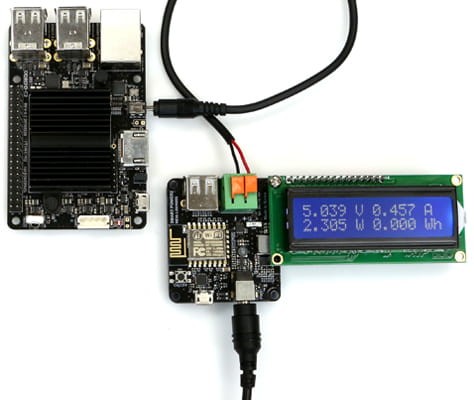

Przykład współpracy z płytkami Odroid:
Uwaga na podłączenie kabla zasilającego - wyjścia z zasilacza, przewód w kolorze czerwonym to plus zasilania, przewód czarny to masa. Podłączenie odwrotnie może spowodować uszkodzenie urządzenia zasilanego.
Przykładowa aplikacja dla telefonów:
Specyfikacja:
Moduł WiFi | ESP12E |
---|---|
Wyjście zasilania: | USB Host, złącza (+, -) |
Napięcie wyjściowe | DC 4 ~ 5.3V in 100mV step |
Maksymalny prąd wyjściowy | 5A |
Napięcie wyjściowe na złączu USB Host | DC 4 ~ 5.3V in 100mV step |
Maksymalny prąd złącza USB Host | 1A |
Napięcie zasilania DC-Jack | 9~15V |
Pomiar | Napięcie, Prąd, Moc, Watt-Hour |
Wyświetlacz | 16×2 I2C znakowy LCD (odłączany) |
Komunikacja bezprzewodowa | WiFi 802.11 b/g/n 2.4GHz |
Wymiary | 52x46mm |
Waga | 18g, 58g(z LCD) |
Instrukcja obsługi, schemat dostępny jest na stronie:
http://odroid.com/dokuwiki/doku.php?id=en:acc:smartpower2
